Батарейный модуль ИМПУЛЬС ФРИСТАЙЛ 6-10 кВА
Артикул: BCFR005
Габаритные размеры батарейного модуля ИБП ИМПУЛЬС серии ФРИСТАЙЛ 6-10 кВА (ШхГхВ) 443x720x131мм. Комплект поставки включает соединительные кабели батарей, автоматический выключатель, клеммы и т.п. Внутри батарейного модуля устанавливается внутрь до 20 штук аккумуляторов 12 В 7 или 9 Ач. Батарейный модуль конфигурируется на выходное напряжение +-120 В, два плеча по 10 шт со средней точкой.
Сборка

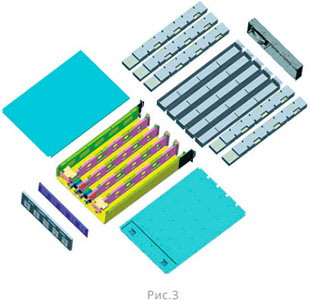

Демонтаж полок батарейного модуля

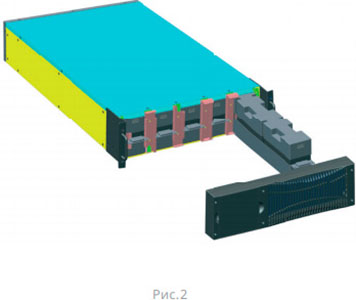

Разместите батарейный модуль на горизонтальной ровной поверхности, снимите лицевую пластиковую панель, удалите переднюю заглушку батарейных полок и прозрачный пластиковый контейнер для удобства установки и подключения батарей, как показано на рисунке 2.
Установка и подключение батарей
Необходимо соединить 20 штук аккумуляторных батарей, разделенных на два плеча со средней точкой. Каждое плечо содержит 10 штук батарей, соединенных последовательно как показано ниже.
Установка и подключение

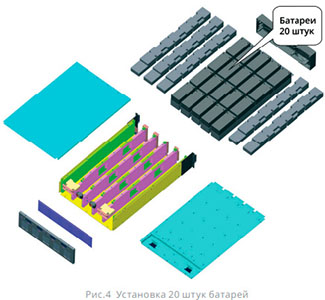

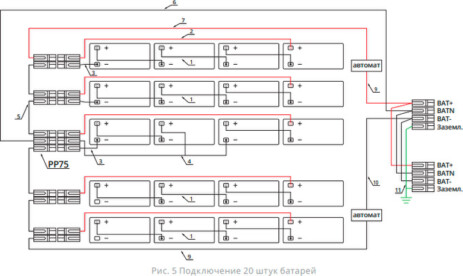

Установка и подключение 20 штук батарей. Предусмотрено пять батарейных полок, каждая из которых вмещает 4 штуки батарей. Подключите батареи как показано на рисунке ниже:
Комплект поставки
Комплект поставки батарейного модуля для ИБП ИМПУЛЬС серии ФРИСТАЙЛ 6~10 кВА включает следующие части:
№ | Название | Описание | Кол-во |
1 | Кабель 1# | Черный провод 1015 10AWG 250мм 250TC*2 | 14 |
2 | Кабель 2# | Красный провод 1015 10AWG 550мм 250TC+SB50+PA75B2-H PC2320 | 5 |
3 | Кабель 3# | Черный провод 1015 10AWG 120мм 250TC+SB50+PA75B0-H PC2320 | 5 |
4 | Кабель 4# | 2 белых провода 1015 10AWG 250/500мм 250TC*2+SB50+PA75B9-H PC2320 | 1 |
5 | Кабель 5# | Черный 1015 10AWG 100мм SB50*2+PA75B2-H PC2320+PA75B0-H PC2320 | 4 |
6 | Кабель 6# | 2 белых провода 1015 10AWG 700/280мм SB50*3+PA75B9-H PC2320*3 | 1 |
7 | Кабель 7# | Красный провод 1015 10AWG 700мм SB50+PA75B2-H PC2320+E6012 | 1 |
8 | Кабель 8# | Черный провод 1015 10AWG 700мм SB50+PA75B0-H PC2320+E6012 | 1 |
9 | Кабель 9# | Красный провод 1015 10AWG 140/280мм SB50*2+PA75B2-H PC2320*2+E6012 | 1 |
10 | Кабель 10# | Черный провод 1015 10AWG 240/280мм SB50*2+PA75B0-H PC2320*2+E6012 | 1 |
11 | Кабель 11# | Зеленый и желтый 1015 10AWG 120/280мм SB50*2+PA75B5-H PC2320*2+OI5.5-6 | 1 |
12 | Автоматический выключатель | NDB2Z-63 C63/1 1P 63A/250В постоянного тока | 2 |
13 | Батарейный модуль | 483x735x133 (ШxГxВ, полный размер с ручками) | 1 |
